TPA3116蓝牙桌面功放

TPA3116是一款由德州仪器（TI）生产的数字音频功率放大器芯片，它是一款高效率的D类功率放大器，具有低失真、低噪声、高输出功率等特点。TPA3116D2是该系列芯片的一种，它是一款50W立体声、100W单声道、4.5V至26V电源电压、模拟输入D类音频放大器。 另外闲鱼有售，有需要请留言。

此款方案是根据B站up主Hacklabs的TPA3116桌面功放为基础，做了部分改造。

改造内容

• 电源输入加入了快恢复保险丝

• 供电系统芯片替换为LM2596S-12/TR 体积会大一些，允许的最大电流为3A

• 新加入了蓝牙模块（JDY-62A），可切换播放源。

• 添加音频频率切换功能，暴露出AM0、AM1、AM2引脚 使用跳冒切换高低电平。

• 加入电源切换功能可使用小功率供电为LM2596S-12/TR稳压的12V电源为放大源，或直接使用外部供电为放大源，功率可随外部电压而动态改变。

• 对原先的耦合和滤波电容，全部换成威马电容。分别为4颗0.68uF威马、6颗1uF威马电容

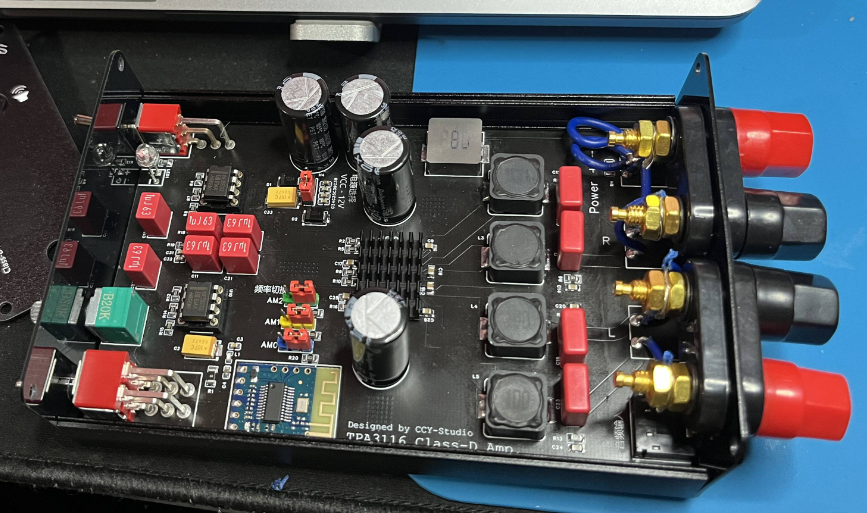

已经打板测试音质清晰无电流声很适合DIY玩家动手搞一搞

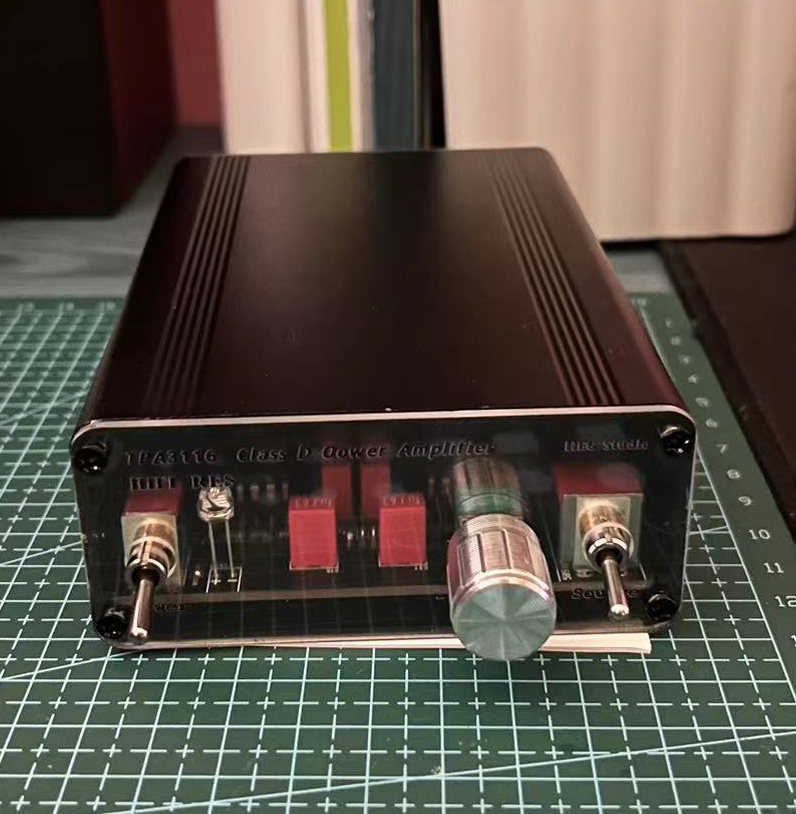

装上外壳的样子还是很炫酷的

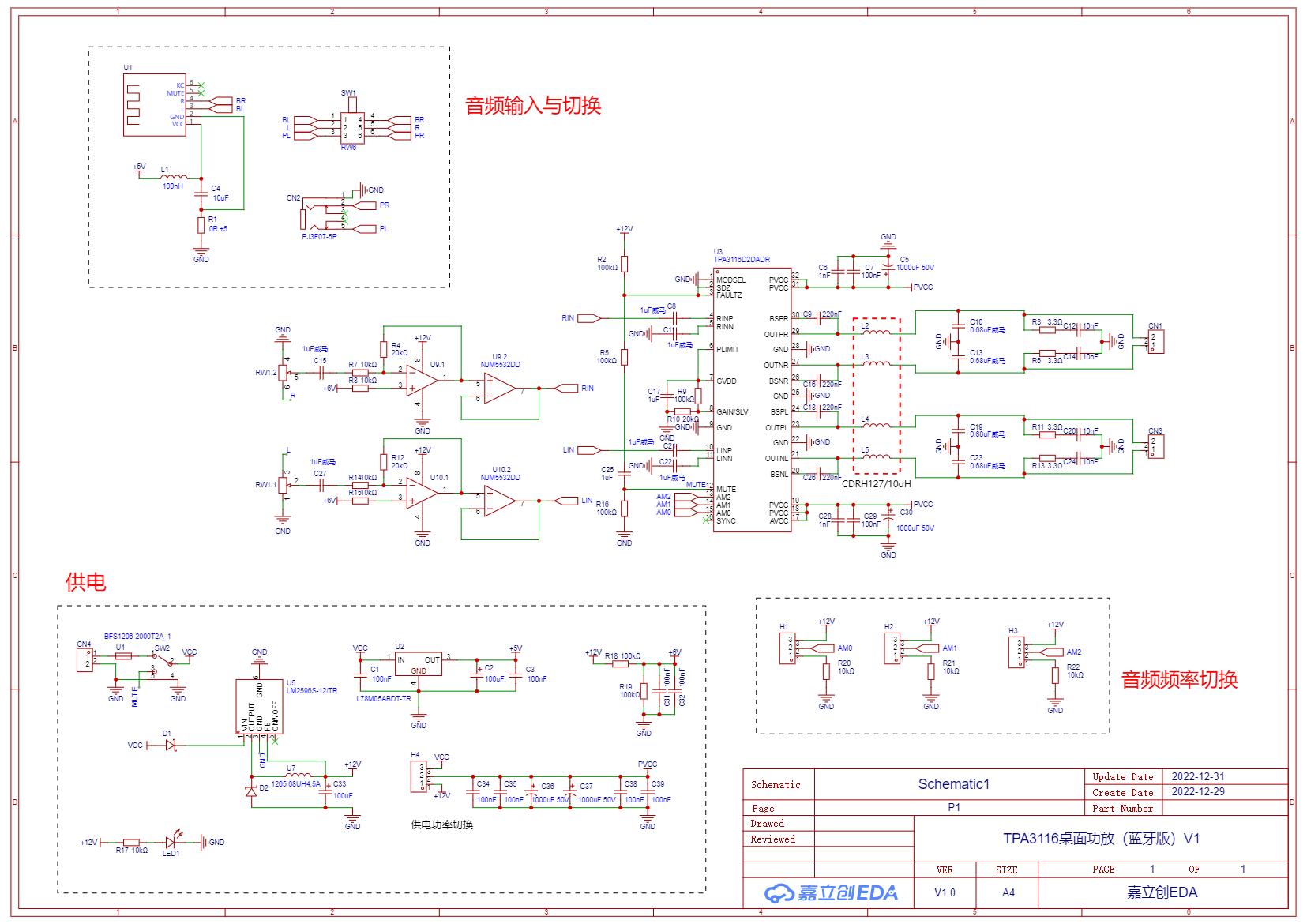

原理图已开源： https://oshwhub.com/yc_chen/tpa3116-lan-ya-gong-fang-ban
